ШКАФ УПРАВЛЕНИЯ ЭЛЕКТРОПЕЧЬЮ с контролем мощности нагревателей

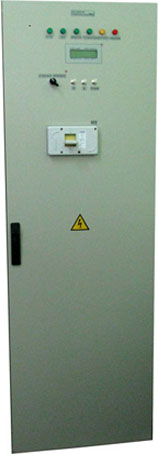

SHUE 21

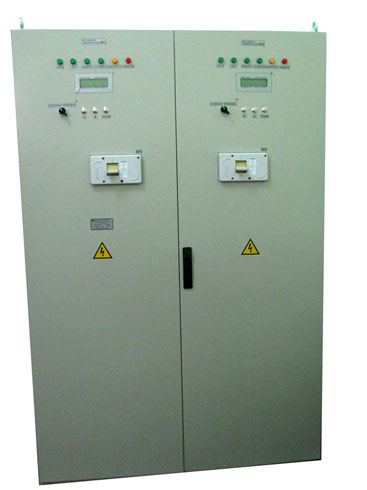

SHUE 11
Измерение и поддержание температуры в печи
ПИД регулятор с автонастройкой
26 шагов программы
Таймер в каждом шаге
Индикация режимов работы
Бесконтактное управление нагрузкой
Модификация под требование заказчика

Шкаф управления предназначен для работы с трехфазными электропечами сопротивления и другим подобным термическим оборудованием.
Шкаф управления обеспечивает:
Бесконтактное управление нагревом промышленных электропечей  сопротивления или другими электротермическими установками с целью поддержания заданной температуры в рабочей камере;
- Работу с любыми стандартными термопарами;
- Функция автонастройки ПИД регулятора;
-  Плавная подача напряжения на нагреватели;
 - Измерение и индикацию величины тока, протекающего через нагрузку по каждой фазе;
 - Индикацию заданной и измеренной температуры;
-  Индикацию шагов процесса термообработки;
- Отсчет и индикацию времени каждого шага;
- Защиту: от обрыва термопары, максимальная токовая, обрыв входной и выходной фазы, от перегрева охладителя;
- Ограничение тока через нагрузку в каждом шаге;
- Снятие напряжения с нагревателей (отключение нагрева) при открывании двери печи;
- Световую и звуковую сигнализацию при аварии и окончании процесса;
- Возможность работы в сети RS-485(опция).

Indikator

Шкаф управления состоит из:
-    автоматического выключателя;
-    жидкокристаллического дисплея с подсветкой;
-    световой индикации работы печи;
-    быстродействующих предохранителей;
-    тиристорного регулятора температуры РТП-Т на токи от 16А до 800А.
Исполнение возможно как напольное так и навесное.
Шкаф изготовлен со степенью защиты IP40, по требованию заказчика возможно
изготовление  со степенью защиты IP54.

Гарантийный срок эксплуатации шкафа управления составляет 12 месяцев.
