Регулятор тока РТЦ

Характеристики регулятора тока РТЦ

Регуляторы тока РТЦ (цифровые) предназначены для питания однофазным током активных и активно-индуктивных нагрузок, допускающих фазовое  регулирование напряжения в силовых цепях переменного тока или коммутации тока печного, сварочного или зарядного трансформатора или непосредственно на нагрузке.
Могут быть использованы в качестве исполнительного силового элемента систем автоматического регулирования температуры, мощности, регулирования тока печных или сварочных трансформаторов.
При необходимости регулирования в трехфазных цепях необходимо установить по одному аппарату в каждой фазе.
Конструктивно регуляторы представляют собой блок с естественным воздушным охлаждением на токи 63, 160А, принудительным воздушным охлаждением на токи 250, 630А и водяным охлаждением на токи 250, 630 А.
Однофазная схема тиристорного ключа переменного тока с системой управления позволяет регулировать выходное напряжение в диапазоне от 3 до 98% от входного напряжения.
Встроенный регулятор тока (ПИД) обеспечивает линейную зависимость тока от заданного значения.
Отображение состояния регулятора (заданный и выходной ток, время работы до отключения, тип управления, вкл./отк.) производится на жидкокристаллическом дисплее с подсветкой, что позволяет исключить установку измерительных трансформаторов тока и амперметров.
Управление регулятором РТЦ осуществляется от клавиатуры на передней панели, от внешней системы регулирования (дистанционное управление) с параметрами входного сигнала 0- 5 мА или 4- 20мА (заказ) или через интерфейс RS485(заказ).
В регуляторе имеется защита от максимального тока (1,2 от номинального тока) и пробоя тиристора.
Регуляторы с водяным, принудительным охлаждением снабжены устройством тепловой защиты, осуществляющим блокировку импульсов управления тиристорами при нагреве корпуса до температуры, превышающей допустимую.
Регуляторы не предназначены для работы в электрических сетях, связанных с электрическими сетями жилых домов.

Номинальные характеристики регуляторов обеспечиваются при следующих климатических условиях:
высота над уровнем моря до 1000 м;
рабочее  значение атмосферного давления от 650 мм. рт. ст. до 800 мм. рт. ст.
температура окружающей среды от плюс 1 до плюс 35 градусов;
относительная влажность воздуха 65% при температуре окружающей среды плюс 20;
окружающая среда невзрывоопасная, наличие токопроводящей пыли недопустимо.

Подготовка РТЦ к работе.

1. Регулятор устанавливается в месте соответствующем условиям эксплуатации.
2. В регуляторах с водяным охлаждением монтируется система, проверяется её герметичность и сопротивление изоляции (при заполненной системе).
3. Подсоединить клемму «Земля» к шине защитного заземления. Производится подключение силовых и цепей управления по схеме подключения. Фазировка системы управления должна соответствовать силовой фазировке.

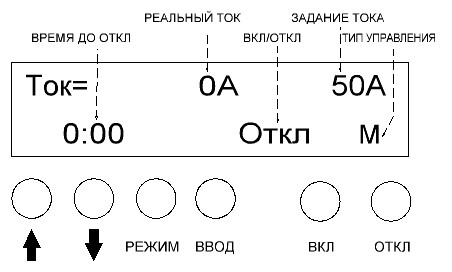

4. На передней панели находятся кнопки управления и индикатор.

При включении регулятор находится в режиме текущей индикации с уставкой последнего задания тока и типа управления.

Функции кнопок слева - направо:
↑- кнопка больше:
– в режиме индикации – увеличение задания тока во время работы регулятора;
- в режиме ввода параметров - для изменения величины параметра;
↓- кнопка меньше:
- в режиме индикации – уменьшение задания тока во время работы регулятора;
- в режиме ввода параметров - для изменения величины параметра;
РЕЖИМ:
  - выбор параметра в режиме ввода;
Ввод:
- вход в режим ввода параметров и их запоминание в ПЗУ;
ВКЛ – кнопка запуска регулятора;
ОТКЛ – остановка работы регулятора, сброс защиты.


Ввод рабочих параметров.

 В режиме текущей индикации при отключенном или включенном  регуляторе кнопками больше или меньше устанавливаем требуемый ток.  Для сохранения, выбранного тока в ПЗУ - нажимаем ВВОД, кнопкой больше выбираем пункт меню «Задание тока и времени» ещё раз нажимаем ВВОД, напротив подпункта «УстТок=» будет индицироваться выбранный ток и мигать сегмент, последний раз нажимаем ВВОД. Параметр выбранного тока сохранится после снятия питания с регулятора. Для выхода из пункта меню кнопкой РЕЖИМ выбираем подпункт Выход и нажимаем ВВОД.
Находясь в режиме текущей индикации - для изменения параметров регулятора нажимаем кнопку ВВОД – входим в меню параметров.
Кнопками больше или меньше выбираем параметр меню - нажимаем ВВОД и входим в подпункты меню.
Выбор подпункта производится кнопкой РЕЖИМ, при этом справа от изменяемого подпункта мигает сегмент. Кнопками больше или меньше (при длительном удержании кнопки параметр изменяется через десятки, а  затем сотни единиц),  устанавливаем необходимую величину параметра,  нажимаем кнопку ВВОД – для запоминания в ПЗУ (без нажатия кнопки ВВОД параметр действует до снятия питания с регулятора). Для выхода из пункта меню кнопкой РЕЖИМ выбираем подпункт Выход и нажимаем ВВОД.

Структура меню:

1.Текущая индикация.

2.Задание тока и времени:

     УстТок=30А
УстВремя=360м
Выход

3.Номинальный ток.

НоминТок=160А
Выход

4.Тип управления:

Управл= Мест (Дист)
Реле= В/О (Авар)
Выход

5.Масштабные коэффициенты:

МасштТока= 173
КпрI= 25 (1-80)
КинтI= 25 (0-120)
КдифI= 15 (0-40)
Выход

 Описание пунктов меню.

Задание тока и времени:
УстТок= установка тока регулятора от 0А до выбранного номинального тока, после нажатия ВВОД сохраняется в ПЗУ;
УстВремя= установка времени работы регулятора до отключения от 9999мин до 0мин, при установке 0мин регулятор работает непрерывно.
Номинальный ток:
Возможна установка от 0А до реально возможного тока регулятора, уставка максимальной защиты автоматически будет 1,2 от установленного номинального тока.
Тип управления:
Управл= установка типа управления регулятором
Мест – от кнопок больше или меньше;
Дист – от внешнего сигнала 0-5мА (4-20мА);
Реле= программирование отработки сухих контактов
В/О – реле сигнализирует включение – отключение;
Авар - реле сигнализирует аварию;
Масштабные коэффициенты:
МасштТока= масштабный коэффициент тока – настройка показаний индикации тока (настраивается при номинальном токе регулятора);
КпрI= пропорциональный коэффициент регулятора от 1 до 80;
КинтI= интегральный коэффициент регулятора (при увеличении постоянная времени уменьшается от 0 до 120);
КдифI= дифферинциальный коэффициент регулятора (при увеличении скорость реакции регулятора на возмущение увеличивается от 0 до 40);

Сигнал ПИД-регулятора определяется тремя компонентами: пропорциональной, интегральной и дифференциальной. Сигнал управления, который вырабатывает регулятор определяется тем, насколько велико рассогласование (пропорциональная компонента), насколько долго сохраняется рассогласование (интегральная компонента) и, наконец, как быстро изменяется рассогласование (дифференциальная компонента).

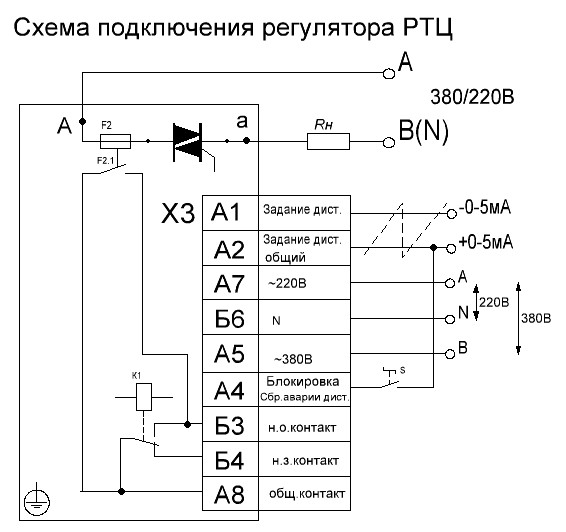

Подключение регулятора тока производится согласно приведённой схеме.
Силовой кабель выбирается согласно мощности регулятора и нагрузки.
Питание системы управления производится через разъём Х3.
Фазировка системы управления должна соответствовать силовой фазировке.
Задание дистанционное выполняется витой парой с шагом скрутки 15-20мм или экранированными проводами.
В регуляторе предусмотрена возможность блокирования импульсов управления внешним переключателем, он же используется для дистанционного сброса аварии регулятора (кратковременным  включением и отключением).
В регуляторе имеется программируемое реле, которое сухими контактами сигнализирует об аварии или включено/отключено.
Силовая схема регулятора выполняется на двух встречно - параллельно включённых тиристорах. Последовательно с тиристорами включён быстродействующий предохранитель, а для защиты тиристоров от перенапряжения параллельно тиристорам включены варистор и RC – цепочка.

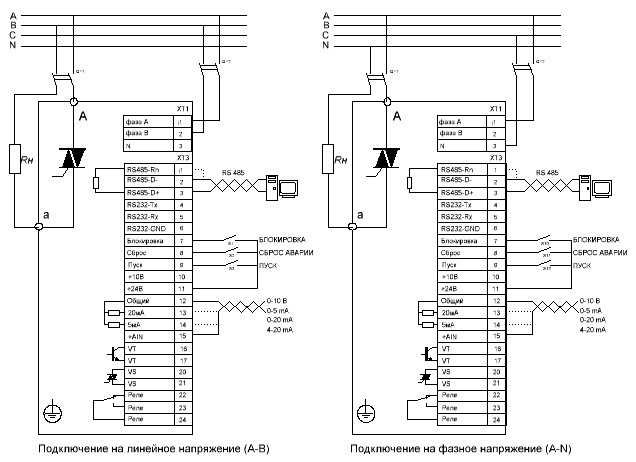

Схемы включения регуляторов РТЦ.

 Указание мер безопасности.

При эксплуатации регулятора РТЦ необходимо соблюдать правила техники безопасности, установленные для обслуживающего персонала электроустановок и местными инструкциями по технике безопасности.
Чистка, замена вышедших из строя элементов производится только при полном  снятии напряжения с регулятора и выполнении необходимых мероприятий в соответствии с правилами технической эксплуатации и техники безопасности.
Регуляторы устанавливают внутри других изделий в соответствии с разделом инструкции «Требования безопасности к электрическому изделию и его частям».
В регуляторе предусмотрен винт для заземления.

Гарантии изготовителя.

Предприятие изготовитель гарантирует надёжную работу регулятора в течение 12 месяцев со дня ввода в эксплуатацию, но не позднее 6 месяцев со дня поступления регулятора заказчику.

Комплектность.

Регулятор тока РТЦ.

Паспорт.
